Podnoszenie osi i praca przy skrzyni biegów
- Punkt podnoszenia wypada poza środkiem kanału. Przesuń siłownik poprzecznie i ustaw go pod punktem podparcia osi. Mechanizm ma automatyczną blokadę położenia.

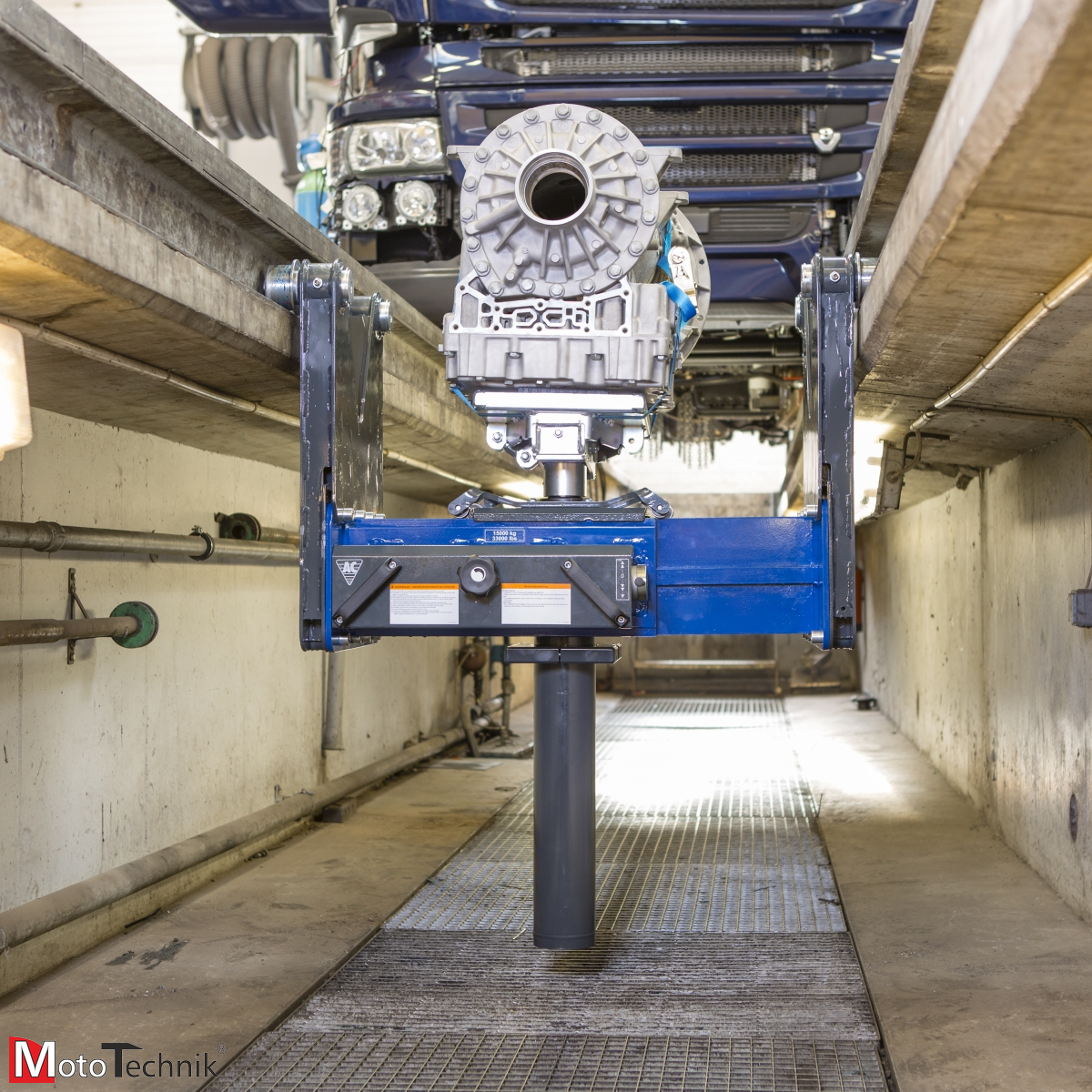

- Zdejmujesz skrzynię biegów z samochodu osobowego. Dobierz opcjonalny uchwyt AS-3 z przechyłem 10 ° we wszystkich kierunkach. Dopasujesz pochylenie uchwytu podczas demontażu i ponownego montażu skrzyni.
- Musisz dokładnie ustawić wysokość podparcia. Steruj ruchem siłownika z panelu podnośnika. Pneumatyczna jednostka hydrauliczna ma szybki skok siłownika.
Przy zastosowaniu poprzecznej belki podnoszącej jej obciążenie nie może przekroczyć 0,66 x udźwig podnośnika. Uchwyt AS-3 jest osprzętem do skrzyń samochodów osobowych; nie dobieraj go do dostawczych ani ciężarowych wyłącznie na podstawie udźwigu.
Obniżona konstrukcja, wysokość minimalna 900 mm
Porównaj wysokości z rysunku z miejscem osadzenia ramy i punktem podparcia pojazdu. Uwzględnij też wysokość wybranego osprzętu.
Poprzeczny przesuw siłownika
Przesuwasz siłownik pod punkt podnoszenia osi. Mechanizm ma automatyczną blokadę położenia poprzecznego.
Regulowana rama
Dobierz zakres szerokości do kanału. Wysokość ramy jest dostosowywana do indywidualnych wymagań stanowiska.
Napęd pneumatyczno-hydrauliczny
Szybkim skokiem dosuwasz siłownik, a z panelu sterujesz jego ruchem podczas podnoszenia.
Osprzęt opcjonalny do osi i skrzyń biegów
Osobno dobierasz podporę AB o udźwigu do 20 t. lub teleskopową podporę ABT o udźwigu do 15 t. Do skrzyń biegów samochodów osobowych przewidziano uchwyt AS-3: udźwig 1000 kg, wymiary 542 x 385 x 110 mm i masa 24 kg. Uchwyt jest wyposażony w 2 paski i 4 gumowe bloki wsporcze. Opcjonalne belki poprzeczne występują w wariantach T4-1, T4-1W, T5-1, T6-1 i T6-1W. Siodło V FW2 dobierasz do osi, a siodło U NAS do profili podwozia. Producent podaje ten osprzęt jako akcesoria i nie określa, co wchodzi w cenę podnośnika, więc zawartość dostawy ustalasz przed zamówieniem.
