HAWEKA - AXIS4000 PRO - elektroniczne urządzenie do pomiaru ustawiania geometrii kół samochodów ciężarowych i autobusach.

Inteligentny system kamer mobilnych do ustawiania kół pojazdów użytkowych

System ustawiania geometrii kół AXIS4000 to innowacyjny, najnowocześniejszy produkt z wieloletnim doświadczeniem w zakresie mobilnego ustawiania geometrii kół.

Umożliwia nowoczesne, bardzo precyzyjne i szybkie pomiary. Wysokie wymagania producentów samochodów w zakresie pomiarów geometrii kół pojazdów - w połączeniu z elastyczną i precyzyjną technologią pomiarową - dały firmie HAWEKA wskazówkę do dalszego rozwoju tej metody pomiaru. Wraz z AXIS4000 stworzono system pomiaru geometrii kół, który odpowiada wymaganym standardom precyzji prowadzenia i pomiaru systemów ustawiania kół samochodów ciężarowych.

Model AXIS 4000 zapewnia wykonywanie szybkich, a jednocześnie precyzyjnych pomiarów geometrii osi samochodów:

• ciężarowych,
• przyczep,
• naczep,
• autobusów
• wszelkiego rodzaju pojazdów użytkowych.

Urządzenie laserowe pracuje w tzw. systemie 3D, to rozwiązanie pozwala na kompleksowy pomiar wszystkich parametrów  geometrii osi.

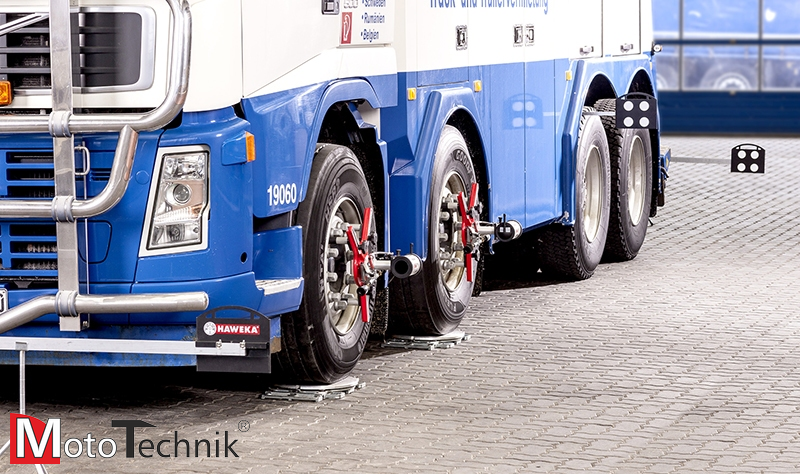

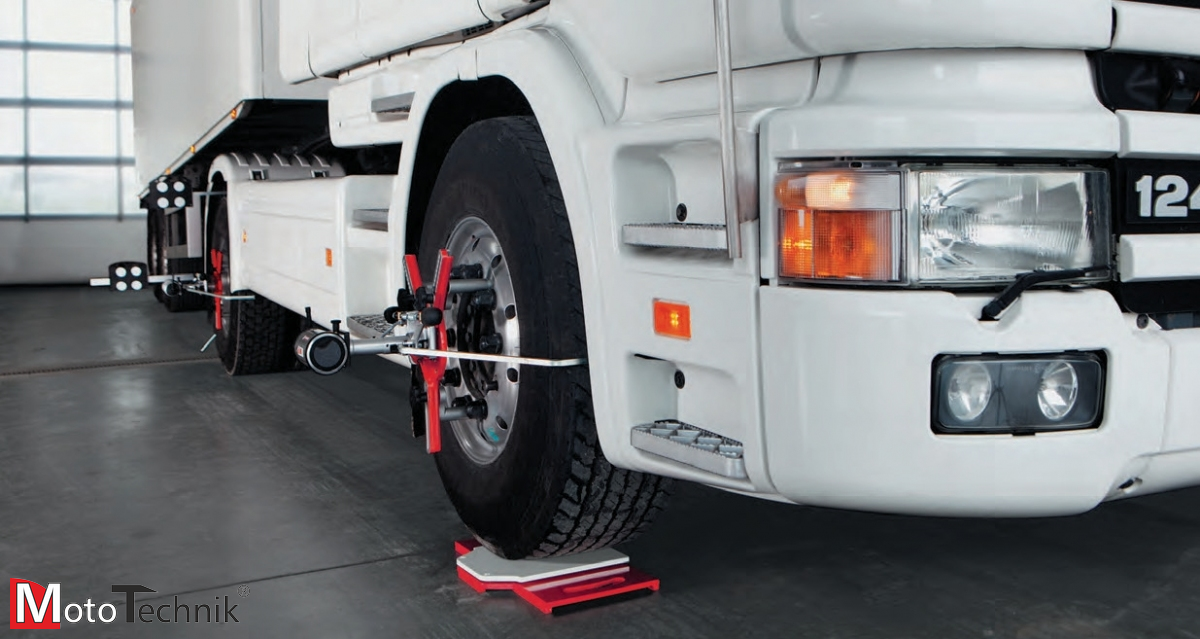

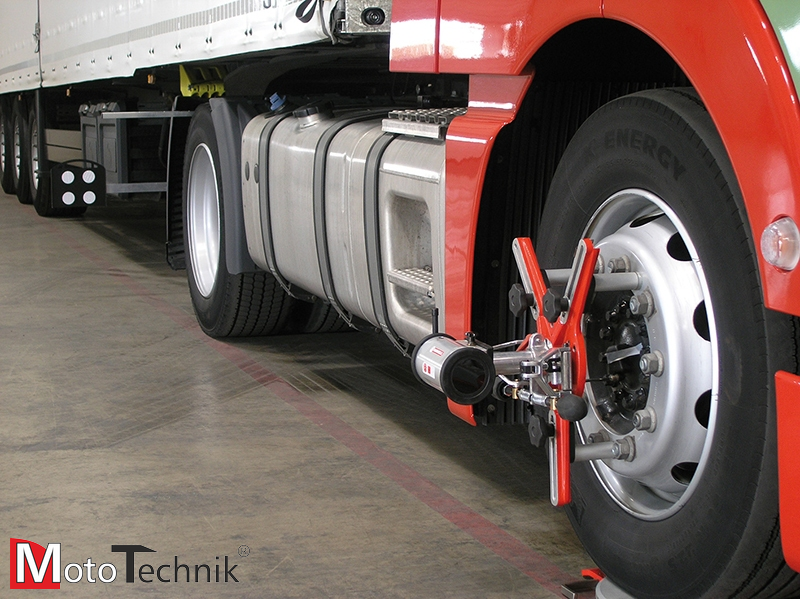

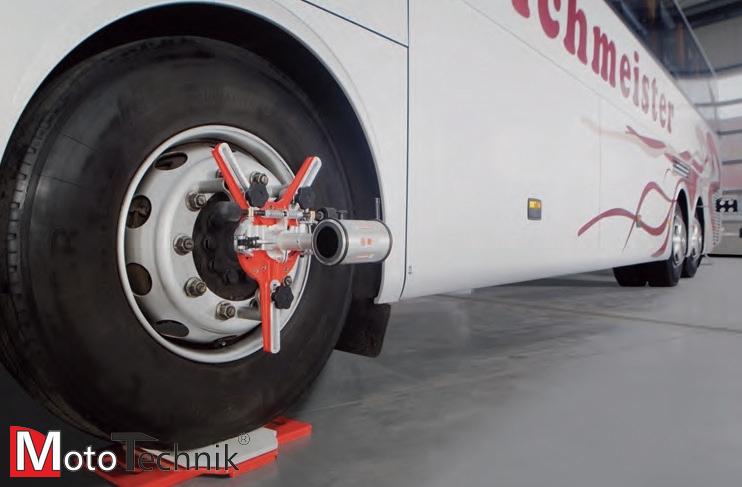

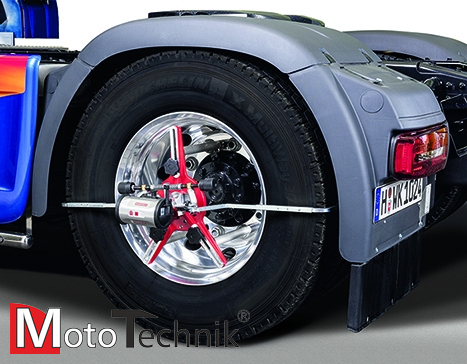

AXIS4000 działa z dwoma kamerami pomiarowymi umieszczonymi na kołach za pośrednictwem uchwytów, które w czasie rzeczywistym, odczytują położenie tablic umieszczonych przed i za pojazdem.

Liniały magnetyczne oraz uchwyt samocentrujący pozwala na odniesienie symetrii ramy dla profesjonalnego wykonania pomiaru.

Urządzenie umożliwia podgląd parametrów a także płynna regulacje geometrii osi. Komunikacja jednostki sterującej z kamerami odbywa się za pomocą przekaźnika radiowego, a jego zasięg to około 30m.

WŁAŚCIWOŚCI TECHNICZNE:

• Szybki pomiar zbieżności całkowitej i połówkowej, ustawienia przekładni kierowniczej w pozycji środkowej, kąta pochylenia koła, kąta wyprzedzenia sworznia zwrotnicy, kąta pochylenia sworznia zwrotnicy, kąta różnicy skrętów, maksymalnego kąta skrętu, nieprostopadłości i przesunięcia osi
• Bezprzewodowa transmisja wartości pomiarowych do kłody
• Komputerowe wyrównanie kół - wyrównanie skali za pomocą oprogramowania

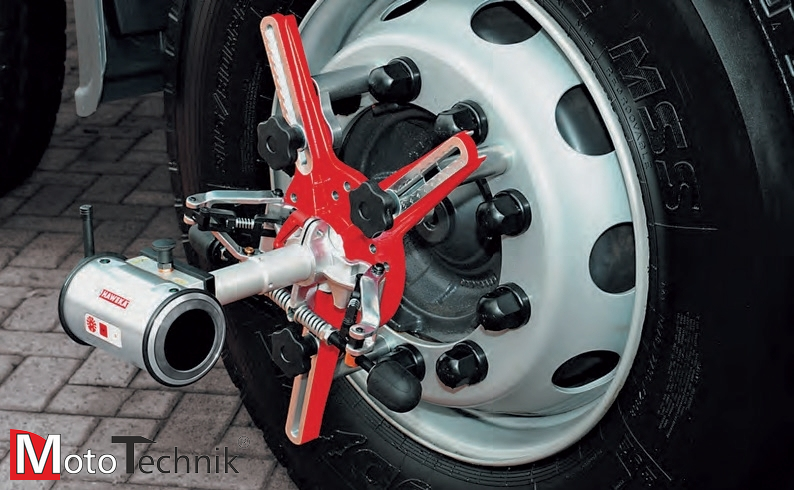

• Szybki montaż na stalowych felgach dzięki różnym uchwytom magnetycznym
• Idealny również do felg aluminiowych dzięki ProClamp, szybko działające urządzenie zaciskowe (system ramienia chwytaka)
• Pomiar wykonywany w normalnych warunkach jazdy pojazdu nie wymaga podnoszenia pojazdu
• Szybkie rejestrowanie wymaganej wartości nominalnej za pomocą obrotowych głowic pomiarowych kamery 360 °
• Bezpośrednie wyświetlanie konfiguracji na monitorze
• Protokół z wartościami pomiarowymi i konfiguracyjnymi „przed / po”
• Czas pracy przy pełnych bateriach: >10h
• Częstotliwość: 433Mhz
• Ilość kanałów: 10
• Moc przekaźnika: 10 mW
• Napięcie robocze ładowarki: 230 V 50/60 Hz

CECHY:

•
•
  • Szybki pomiar zbieżności całkowitej i połówkowej, ustawienia przekładni kierowniczej w pozycji środkowej, kąta pochylenia koła, kąta wyprzedzenia sworznia zwrotnicy, kąta pochylenia sworznia zwrotnicy, kąta różnicy skrętów, maksymalnego kąta skrętu, nieprostopadłości i przesunięcia osi.
•
  • Pomiary na kanale, podnoszenie pojazdu lub jego kół jest zbyteczne, proces ten wpływa na szybkość wykonywania usługi
•
  • Zaciski i pazurki mocujące umożliwiają szybki montaż na stalowych felgach
•
  • Kamera obracana o 360⁰ używana do szybkiego pobierania wartości.
•
  • Protokół pokazuje wyniki i ustawiane wartości  przed i po regulacjach.
•
•
•
  • Podsumowanie i ujęcie wszystkich danych przesyłane przez system radiowy bezpośrednio do protokołu.

Urządzenie wykonuje szybki pomiar i ustawienia:

• zbieżności całkowitej
• zbieżności połówkowej
• kątów pochylenia kół
• kątów różnicy skrętu kół KRSK
• kątów wyprzedzenia sworznia zwrotnicy
• kątów pochylenia sworznia zwrotnicy
• osi tylnych
• pozycji przekładni kierowniczej

Szeroka gama magnesów do uchwytów pozwala na szybki montaż głowic pomiarowych na felgach stalowych, felgi aluminiowe obsługiwane są przez system szybkomocujący.

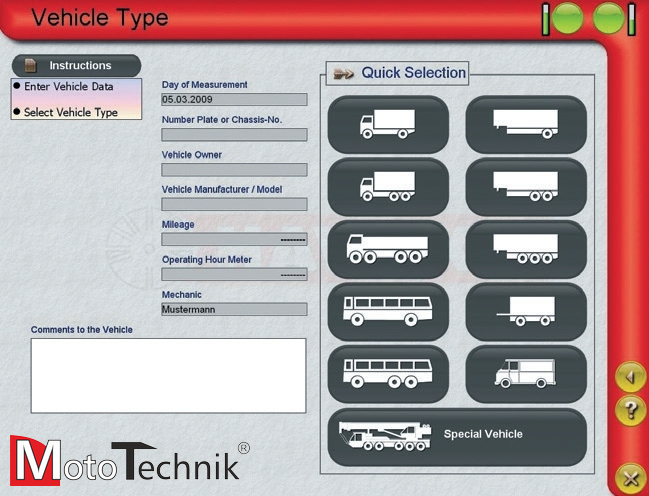

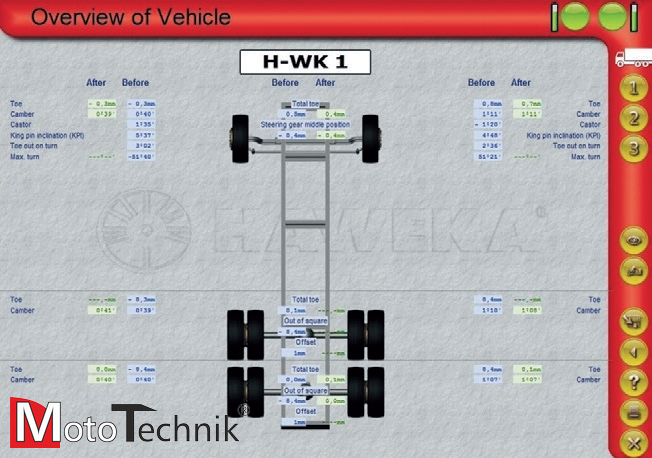

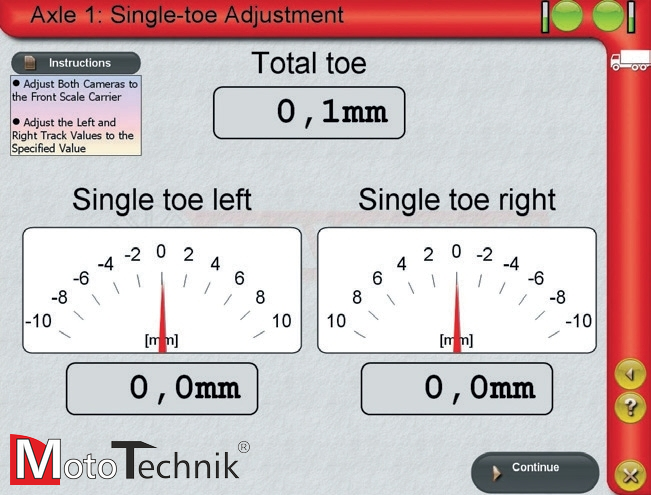

Pomiar odbywa się w tzw. stanie jazdy (brak konieczności podnoszenia osi). Wyniki pomiaru wyświetlane są bezpośrednio na monitorze, z uwzględnieniem wartości przed regulacją i po regulacji. Użytkownik jest prowadzony przez pomiar krok po kroku dzięki wyraźnym wskazówkom graficznym. Urządzenie ma możliwość adaptacji do danego poziomu stanowiska pomiarowego co czyni je urządzeniem mobilnym. Urządzenie przystosowane do obsługi przez jedną osobę.

W skład zestawu wchodzą:

• radiowe głowice pomiarowe
• uchwyty z magnesami i systemem szybkomocującym do felg aluminiowych
• 2 obrotnice
• skale pomiarowe

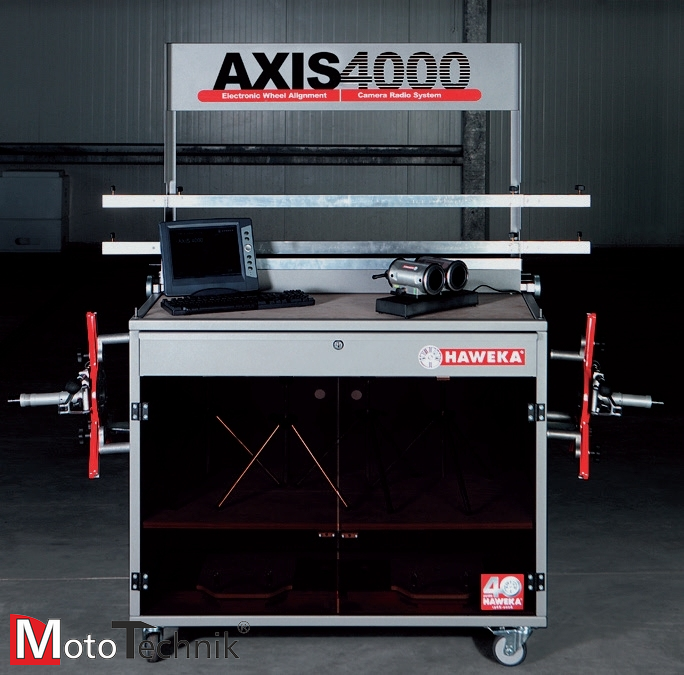

• mobilny stojak lub mobilna skrzynia na urządzenie
• oprogramowanie bez komputera
