Urządzenie do Geometrii HOFMANN Geoliner ® 678 XD lift AC400 3D

Indeks: EEWAEU715TB4
Producent: HOFMANN

Status: dostępny od zaraz
Netto: 56 829,27 PLN Brutto: 69 900,00 PLN
Ilość

Geometria HOFMANN GEOLINER 678 xD Lift 3D

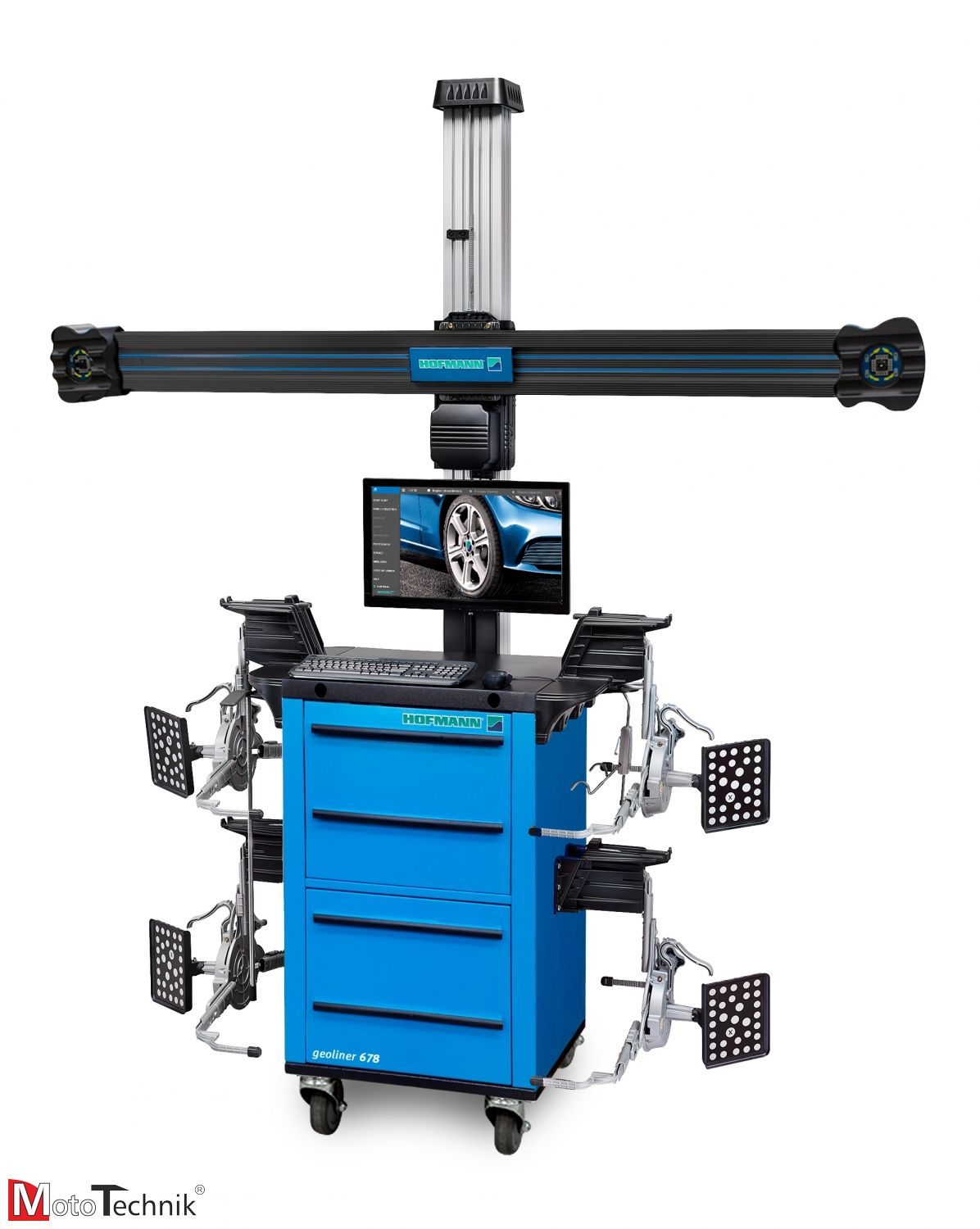

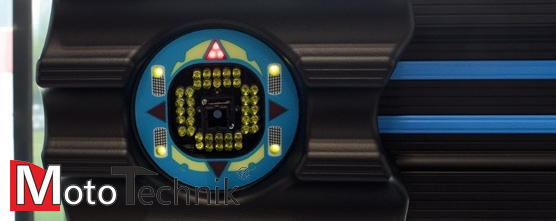

Zaawansowane urządzenie do pomiaru geometrii firmy Hofmann, z oprogramowaniem NextGen, dokonujące pomiaru w technologii 3D xD. Jest dedykowane dla serwisów posiadających krótkie stanowisko pomiarowe. Geometria wyposażona jest w monitor LCD TFT 22”, komputer i drukarkę w zabudowanej szafce oraz ruchomą belkę z kamerami zamontowaną na pionowym słupie. Wyposażona w targety mocowane do koła przy pomocy 3-punktowych uchwytów AC400 w zakresie średnicy felgi od 11-22’’. Pomiar wykonywany jest przez geometrię w czasie rzeczywistym z odświeżaniem do 60 razy na sekundę.

Wybrane cechy urządzenia:

  • Program SZYBKI AUDYT umożliwiający bardzo szybki pomiar pojazdu.
  • Przejrzyste i intuicyjne menu, zapewniając niezbędne narzędzia dla wykonania szybkiego pomiaru i regulacji podwozia.
  • Zaawansowane pomiary podwozia w postaci przekątnych, rozstawu kół i rozstawu osi wskazują na uszkodzenia spowodowane np. kolizją.
  • Pomiary promienia toczenia i niedopasowanie rozmiaru opon jako przyczyny problemów ze znoszeniem pojazdu.
  • Nowy program  EZ-TOE umożliwiający dostęp do odczytu ustawień geometrycznych, mimo skręconych kół w celu łatwiejszego dostępu do punktów regulacyjnych.
  • Krótki dystans pomiędzy głowicą pomiarową , a belką czytającą tylko 1,7 m.

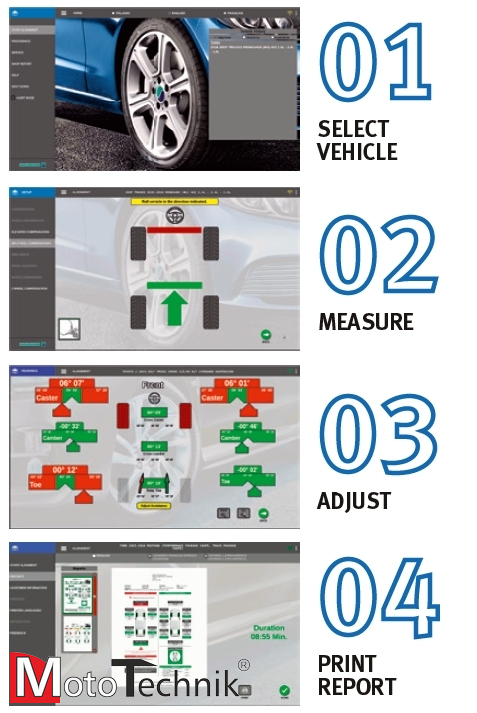

Oprogramowanie NextGen umożliwia m.in.:

  • kompensacje bicia koła poprzez przetaczanie
  • pomiary zbieżności, kąta wyprzedzenia, kąta
  • pochylenia, kąta max skrętu kół
  • Ez Toe pomiar zbieżności przy skręconych kołach
  • pomiar krzywej zbieżności (wymóg VW)
  • pomiar pochylenia koła przy zbieżności 0˚ (wymóg MB)
  • pomiar podstawowych wymiarów zawieszenia
  • procedura szybkiego pomiaru i regulacji
  • możliwość ustawienia własnych procedur pomiarowych
  • procedury pomiarowe zgodne z OEM (wymogi producenta)
  • zaawansowany pomiar zawieszenia z przekątnymi pojazdu
  • pomiar promieni toczonych kół
  • współpraca z inklinometrem ROMES
  • Dopisywania własnych pojazdów do bazy.
  • Instrukcje producentów oraz animacje 3D z wizualizacjami instruktażowymi.
  • Wybór pojazdu z historii.
  • Biuletyny techniczne.

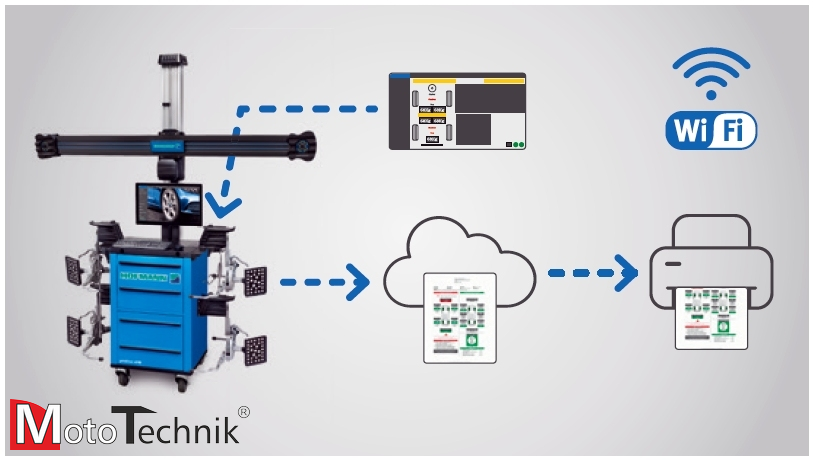

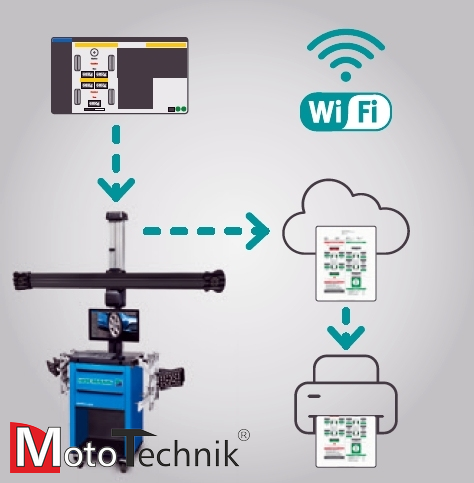

  • Zapisywanie raportów w chmurze Snap-on.
  • Zdalne wsparcie
  • Współpraca z inklinometrem Romess.

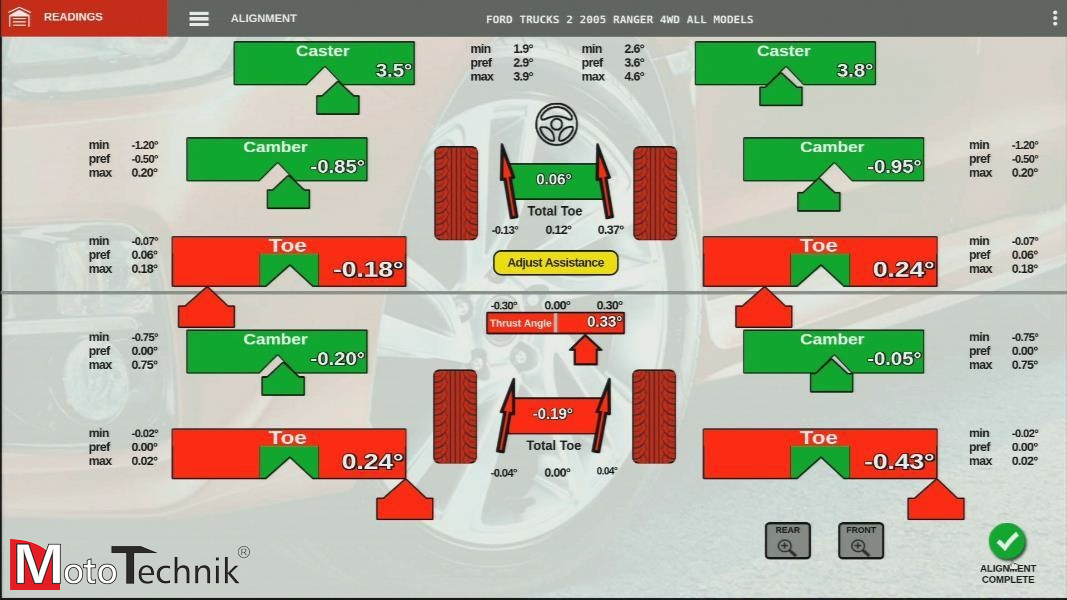

  • Podgląd efektów regulacji w czasie rzeczywistym
  • Wykrywanie zakłóceń i problemów. Automatyczna kompensacja lub instrukcje postępowania.
DANE TECHNICZNE:
  • Zastosowanie: na podnośniku 4 kolumnowym, nożycowym, kanale
  • Pomiar danych: 3D XD - targety AC400 do zamontowania w uchwytach, dzięki małym rozmiarom, umożliwiają pracę geometrii 3D na podnośnikach 4 kolumnowych.
  • Wersja oprogramowania: NextGen
  • Małe targety XD: tak
  • Sterowanie elektryczne wysokością kamer: tak
  • Kompensacja przez przetaczanie ok. +/-20o: tak
  • Uchwyty targetów szybkomontowalne: tak (AC400)
  • Pomiar zbieżności połówkowej: tak
  • Pomiar zbieżności całkowitej: tak
  • Kąt pochylenia kół: tak
  • Kąt pochylenia sworznia zwrotnicy kół kierowanych: tak
  • Kąt wyprzedzenia sworznia zwrotnicy kół: tak
  • Wartość przesunięcia osi: tak
  • Nierównoległość osi: tak
  • Kąty max. skrętów kół: tak
  • Pomiar pochylenia koła przy zerowej zbieżności (wymóg Mercedesa): tak
  • Możliwość regulacji zbieżności przy skręconych kołach: tak
  • Pomiar krzywej zbieżności (wymóg VW i Audi): tak
  • Możliwość ustawienia ekranu startowego: tak
  • Możliwość ustawiania własnych procedur (kreatorów) pomiarowych: tak
  • Logowanie użytkownika zabezpieczone hasłem: tak
  • Możliwość drukowania własnych raportów i formularzy inspekcji: tak
  • Funkcja diagnozowania "narzekań kierowcy": tak
  • Diagnozowanie zachowania dynamicznego pojazdu: tak
  • Procedura szybkiego pomiaru i regulacji: tak
  • Pomiar podstawowych wymiarów zawieszenia: tak
  • Automatyczny pomiar wysokości zawieszenia: tak
  • Automatyczny pomiar wysokości zawieszenia: tak
  • Programy regulacyjne dla różnych typów zawieszeń: tak
  • Procedury pomiarowe OEM (zgodne z wymaganiami danego producenta: tak
  • Współpraca z inklinometrem Romes: tak
  • Zaawansowany pomiar wymiarów zawieszenia (w tym przekątnych): tak
  • Możliwość pomiarów i regulacji przy zdjętych kołach: tak
  • Pomiar prom. tocznych kół (w tym różnic w pręd. obrotowych  - praca mech. różnicowych): tak
  • Zestaw mobilny do kolumny pomiarowej: opcja
  • Średnica koła: uchwyt AC400 - 11-22"
  • Szerokość mierzonych rozstawów kół: 1219-2438 mm
  • Długość mierzonych rozstawów kół: 2007-4572 mm
  • Wyświetlacz: LCD TFT 22"
  • Zasilanie: 230V/50Hz
  • Numer katalogowy: 114-EEWAEU715TB4
  • Gwarancja: 12 miesięcy

Pliki do pobrania: 2020_02A-2_New WA Hofmann geoliner 678_EN

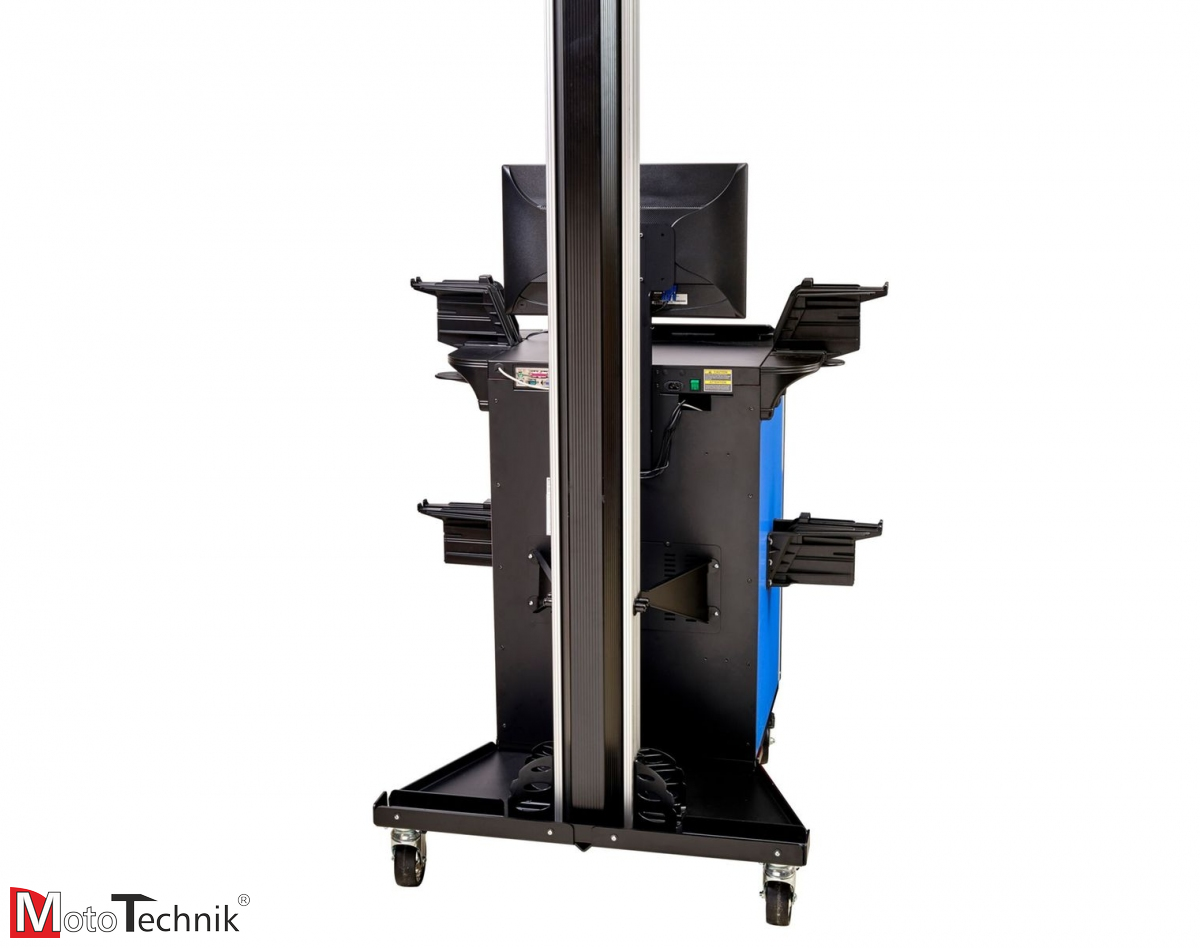

ZESTAW MOBILNOŚCI
class=alignnone

Zestaw mobilności umożliwia przeniesienie całego aparatu wyrównywującego do potrzebnej wnęki i użycie go bez konieczności kalibracji.

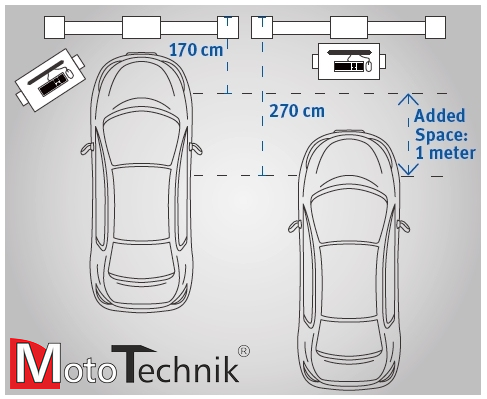

SHORT BAY
class=alignnone

Tylko 1,70 m między kamerami a gramofonami. Najmniejszy ślad dla wyrównania 3D.

REWIZJA
class=alignnone

Tryb audytu szybko identyfikuje, czy samochód wymaga regulacji

EZ-TOE
class=alignnone

Obróć przednie koła i uzyskaj dostęp do trudnych punktów regulacji, jednocześnie wyświetlając odczyty środkowych palców.

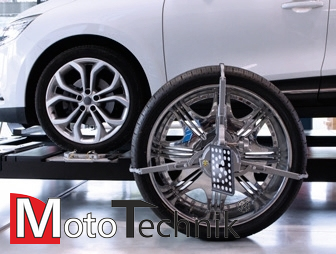

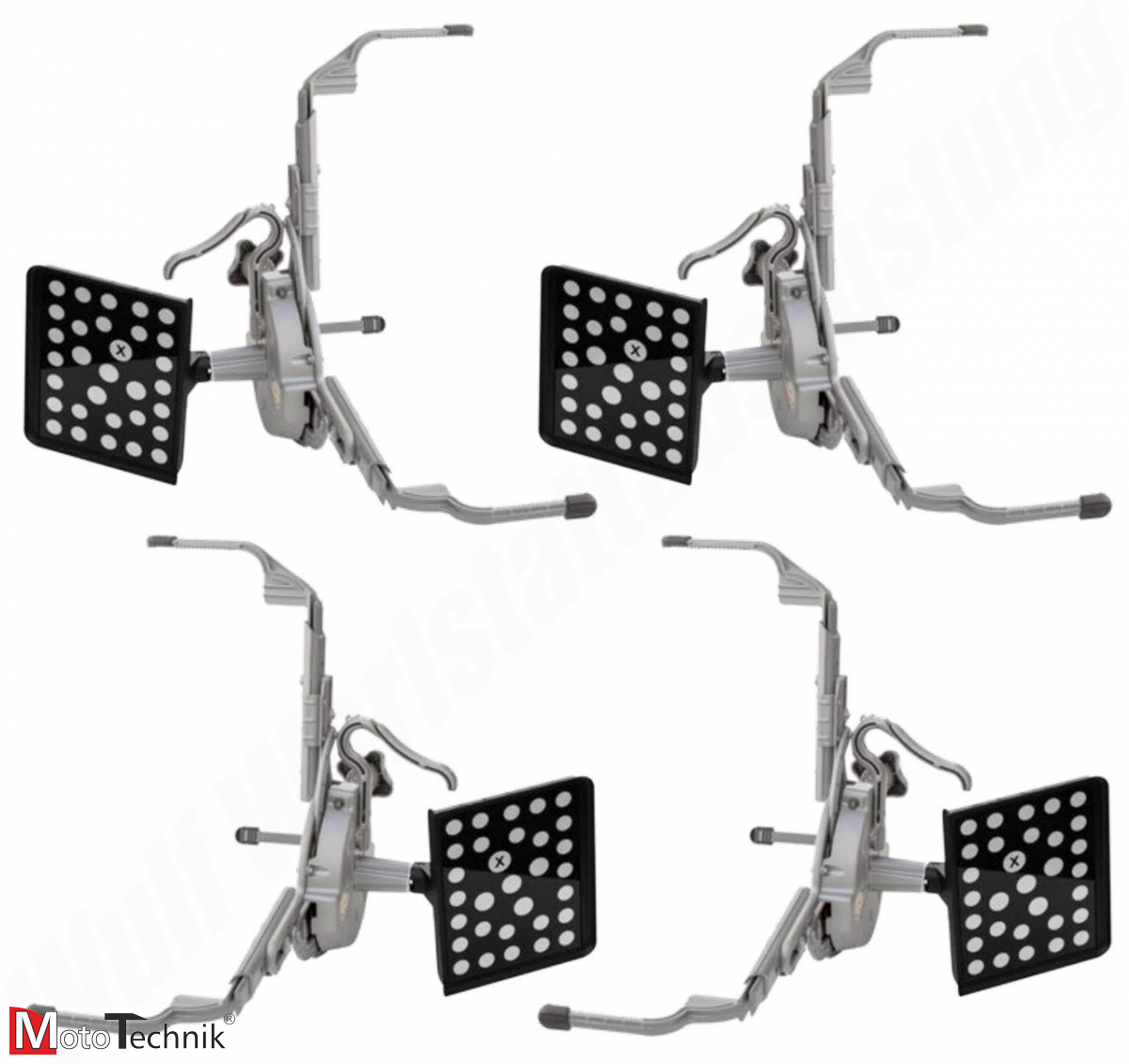

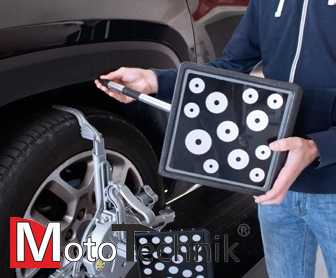

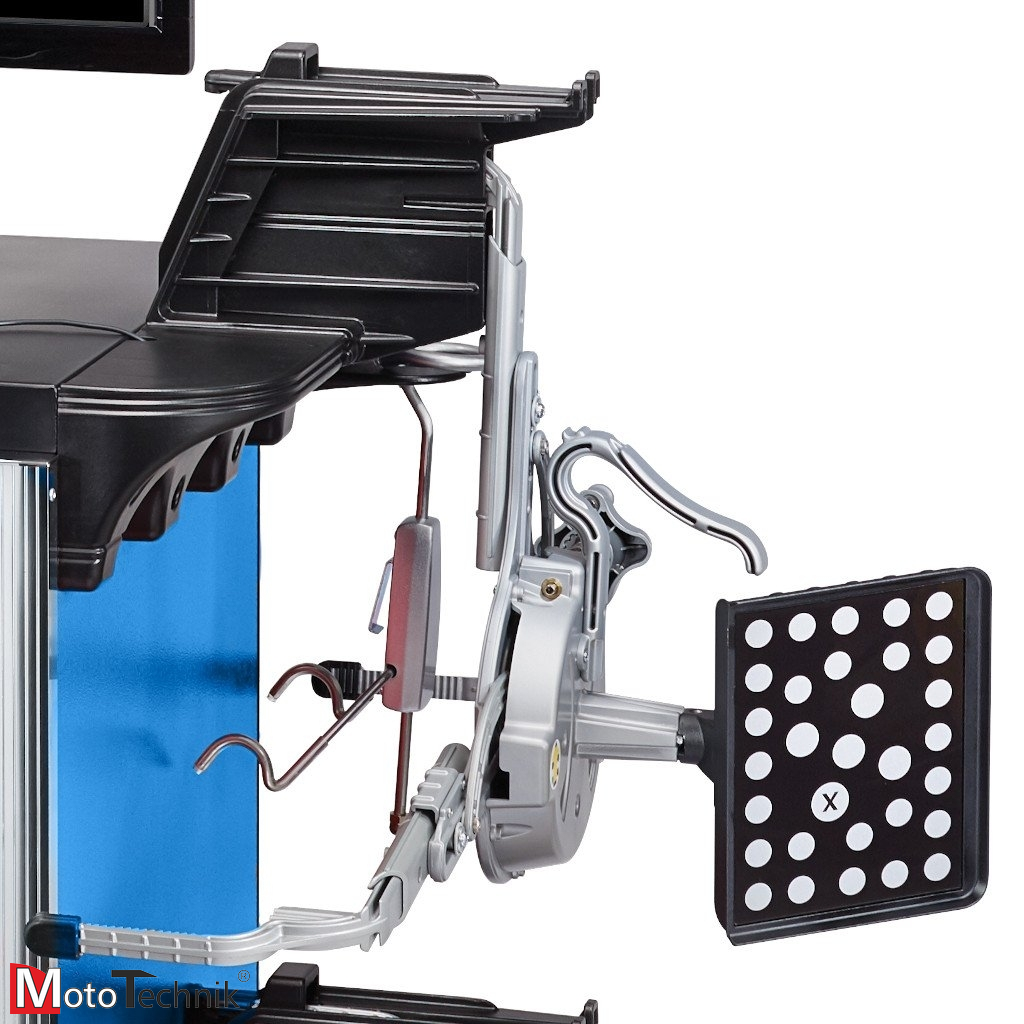

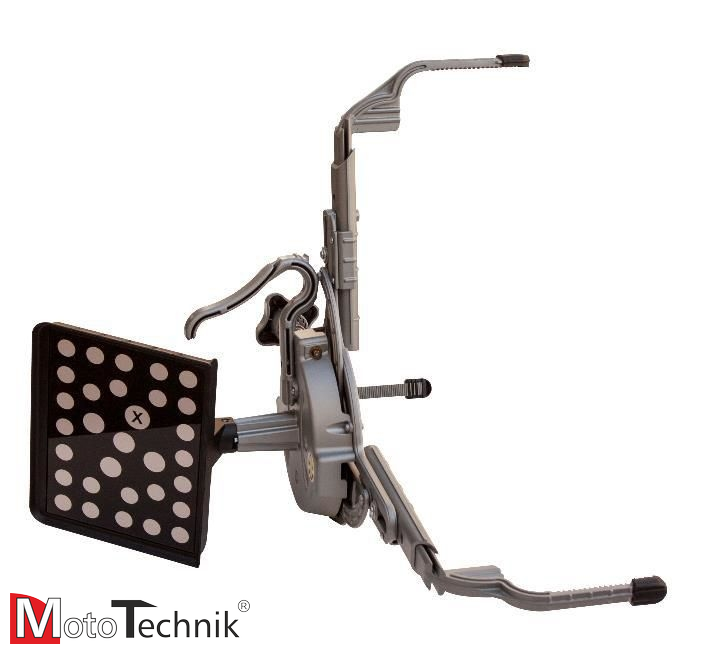

SYSTEM MOCOWANIA KOŁA AC400 BEZ KONTAKTU Z OBRĘCZĄ
class=alignnone

Szybki i łatwy w użyciu, zapewnia pewne mocowanie bez dotykania obręczy. Ta opatentowana technologia zapewnia dokładne i powtarzalne wyniki w połączeniu z łatwością użytkowania i trwałością.

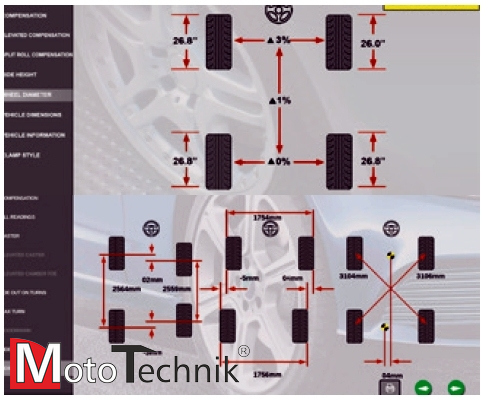

ZAAWANSOWANE WYMIARY
class=alignnone

Dane podwozia w postaci przekątnych, rozstaw kół i rozstawu osi wskazują na uszkodzenia spowodowane kolizją. Pomiary promienia toczenia i niedopasowanie rozmiaru opon są częstymi przyczynami problemów z ciągnięciem.

VODI ™
class=alignnone

Nasz wskaźnik orientacji pojazdu prowadzi i przyspiesza pracę technika podczas całej procedury pomiarowej.

PRZED ZAKUPEM MOŻLIWA JEST NIEZOBOWIĄZUJĄCA PREZENTACJA GEOMETRII NA MIEJSCU U KLIENTA

W celu umówienia się na prezentację proszę o kontakt: ⇒ +48 609 800 511

Podstawowe
Zastosowanie:Kanał
Pomiar danych:3D xD
Małe targety XD:Tak
Szerokość mierzonych rozstawów kół:1219 - 2438 mm
Rozstaw osi:2007–4572 mm
