RAVAGLIOLI TD 8080 PTWSR 4p - oparte na technologii CCD  i wyposażone w głowice z 8 czujnikami CCD - bezprzewodowe urządzenie do pomiaru i ustawiania geometrii kół w pojazdach ciężarowych, autobusach i samochodach dostawczych.

Urządzenie TD 8080 PTWSR wyposażony jest w uchwyty 4-punktowe typ STDA30E. Model ten wyposażony jest w 24'' monitor.

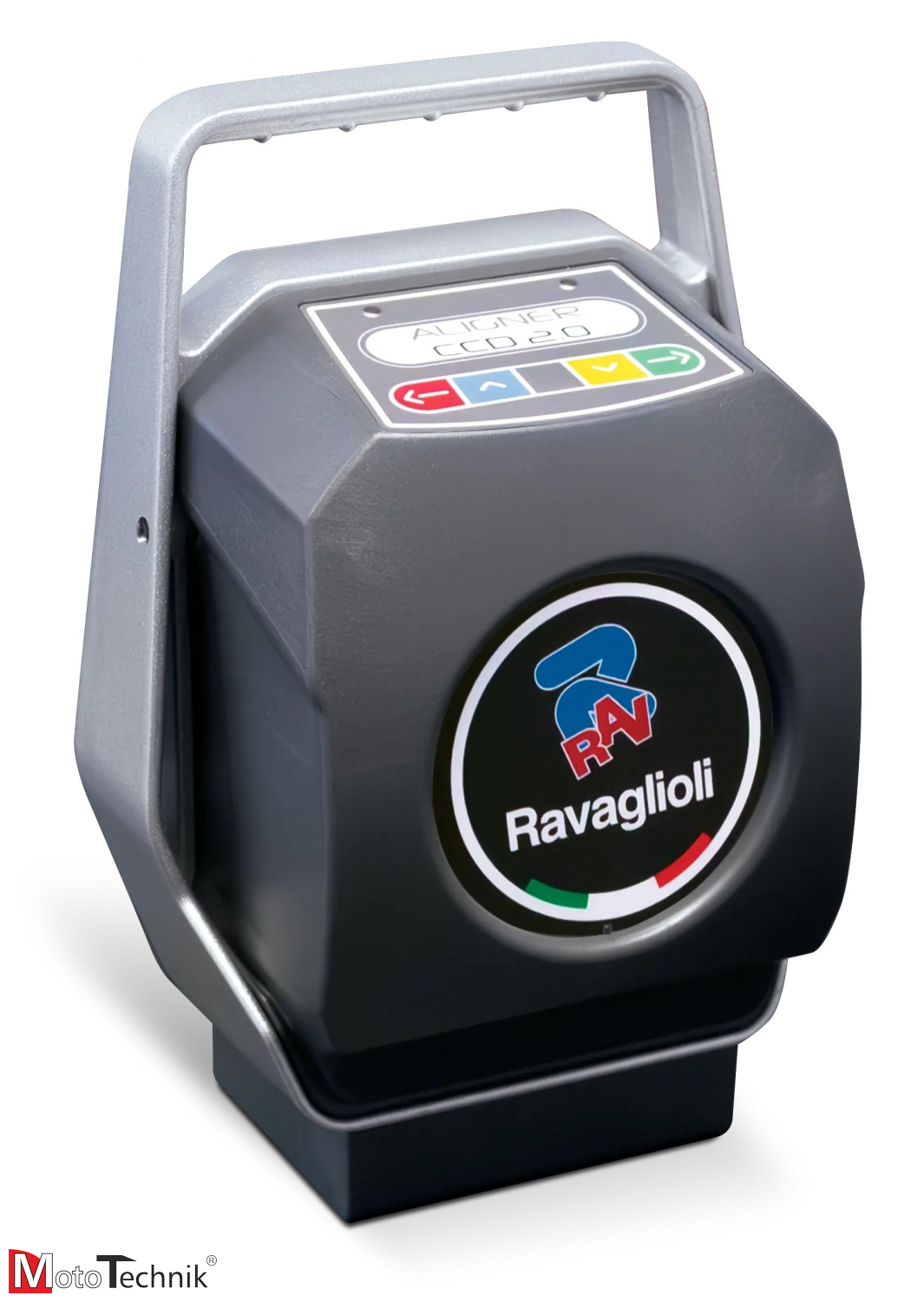

Wszystkie kąty i parametry mierzone są przez 4 głowice pomiarowe PTWSR wyposażone w 8 czujników CCD. Transmisja pomiędzy głowicami jest bezprzewodowa - podczerwień, natomiast do przesyłu danych do jednostki sterującej zastosowano technologię Bluetooth. Całość komunikacji jest bezprzewodowa co wpływa na komfort i bezpieczeństwo pracy.

Urządzenie nie nadaje się do kół samochodów osobowych (minimalne średnica koła = 700 mm)

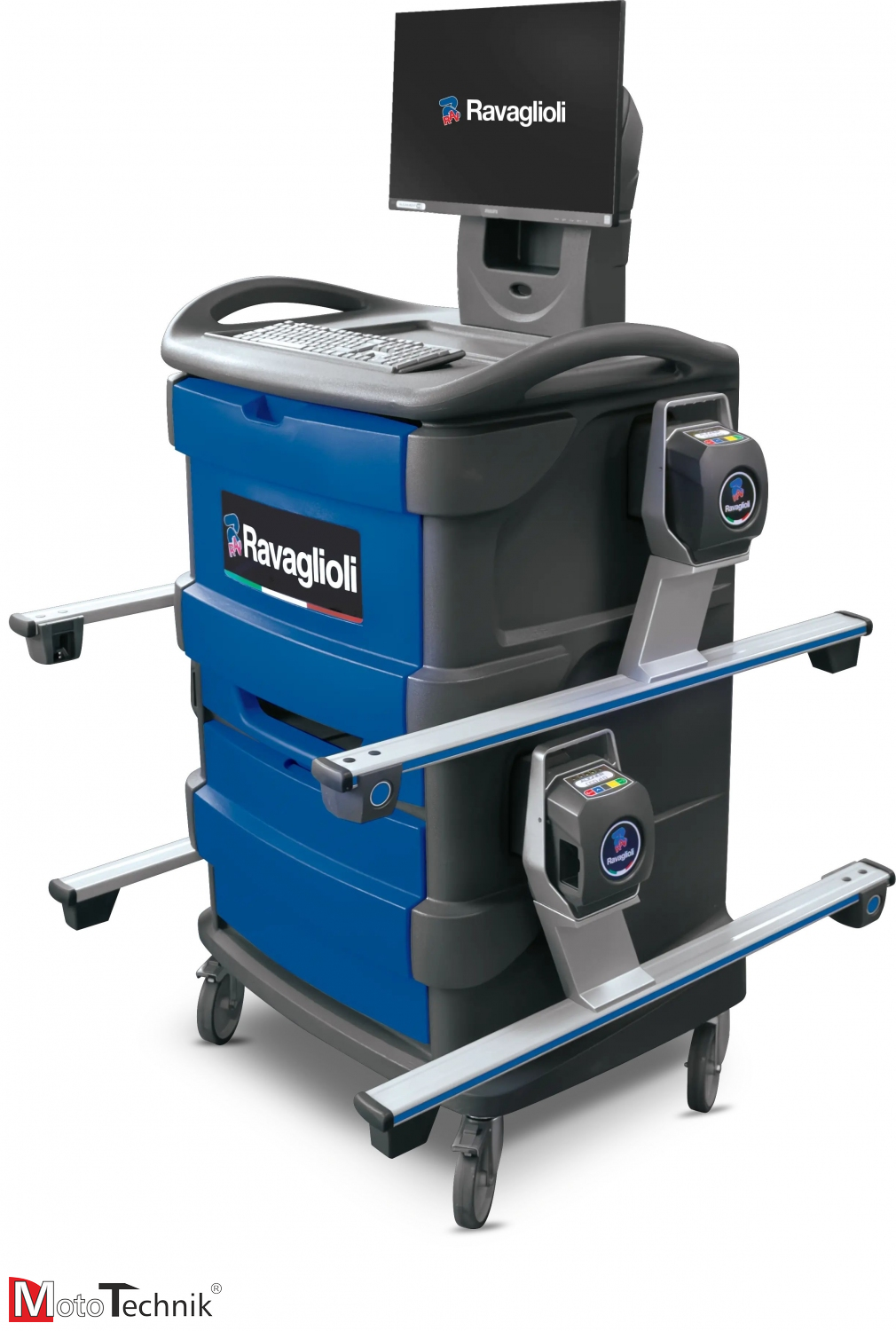

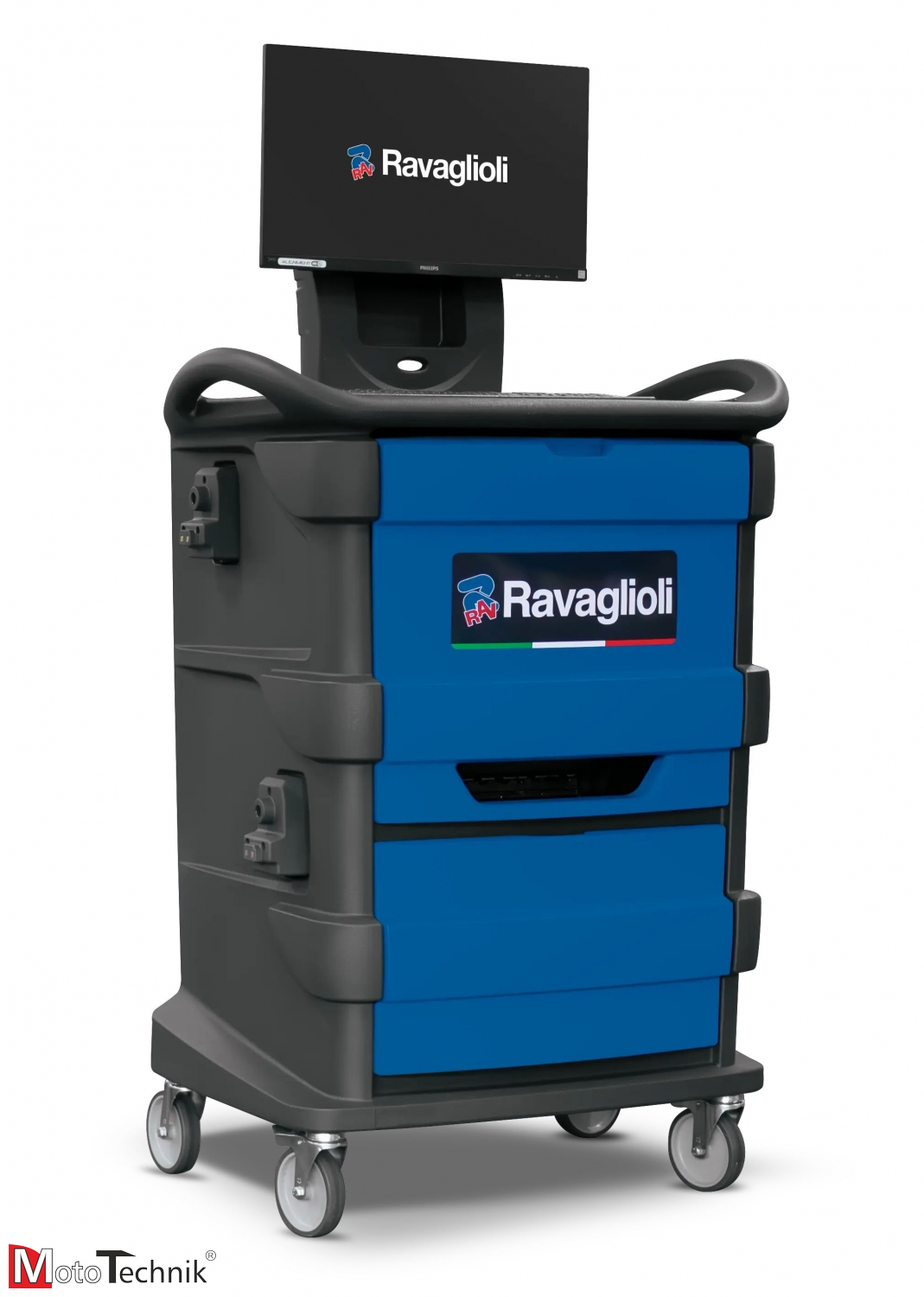

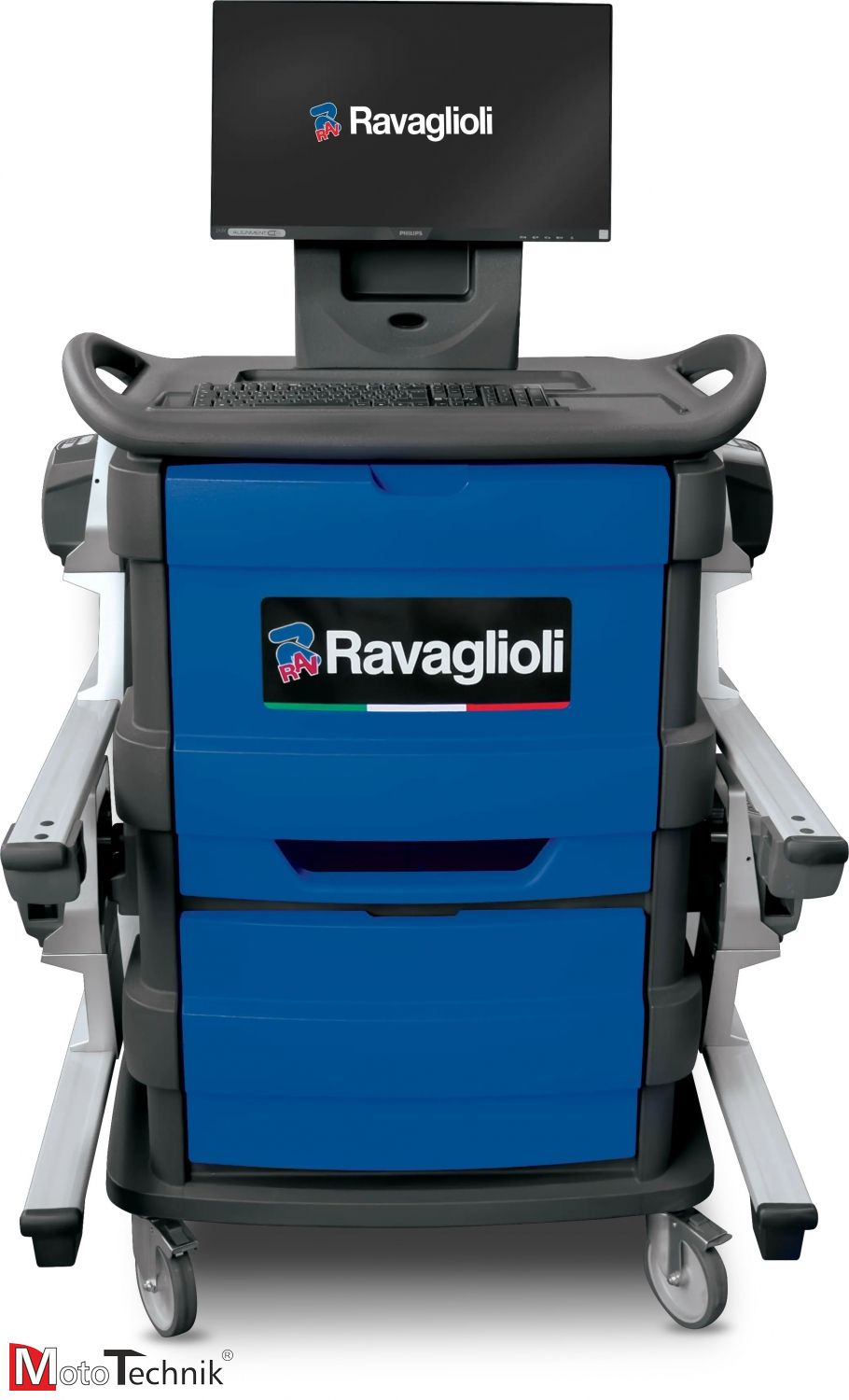

Jednostka sterująca (komputer) umieszczona jest w mobilnej szafce ułatwiającej przemieszczanie urządzenia w warsztacie. Szafka została zaprojektowana w ergonomiczny, przyjazny dla użytkownika sposób: wnęka i szuflada dla klawiatury, drukarka zabezpieczona jest przed zabrudzeniem dzięki szczelinie do wydruków, półka na osprzęt.

Oprogramowanie pracuje w środowisku Windows, posiada bazę danych z możliwością wprowadzania własnych danych. Obsługa oprogramowania jest intuicyjna i prosta (menu wj.polskim - program RAV Aligner).

Cechy:

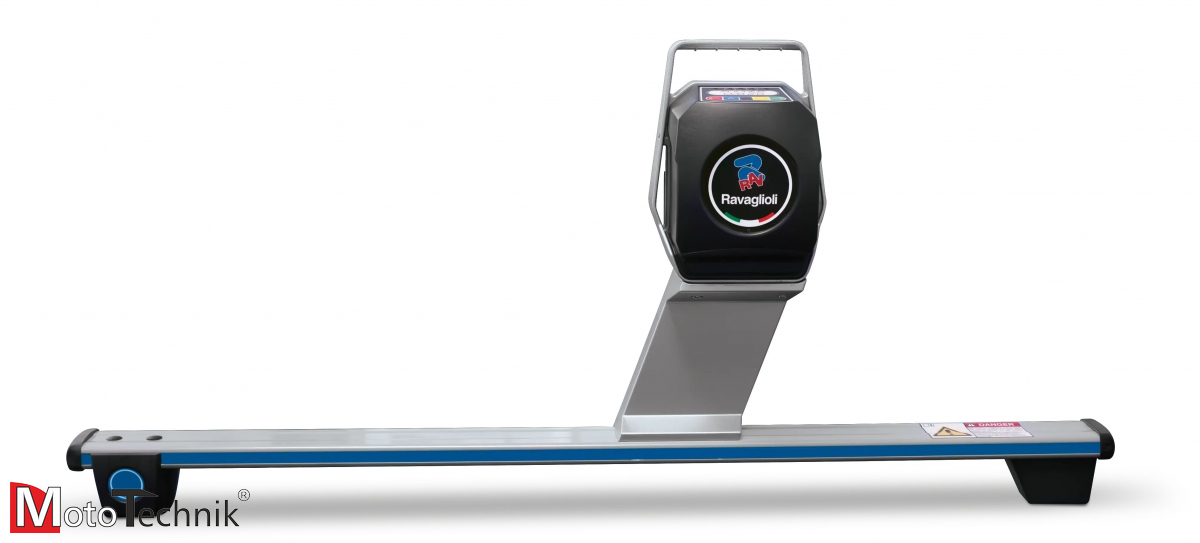

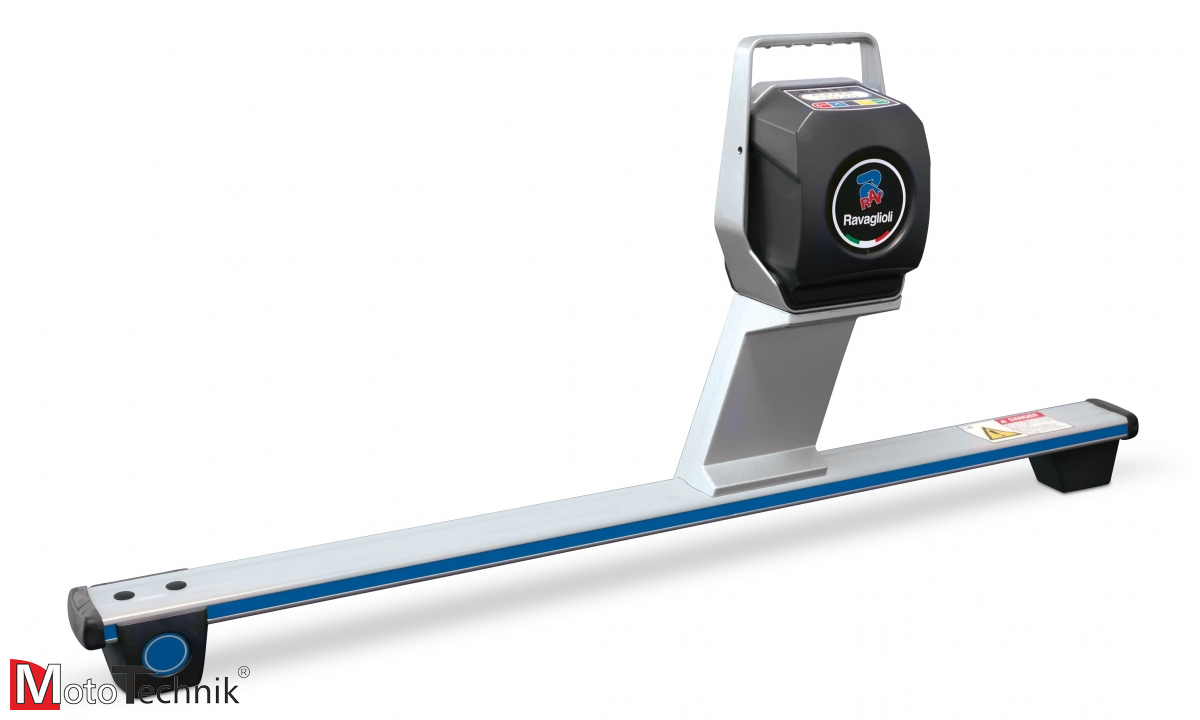

• lekkie głowice PTWSR z przedłużoną skośnie ramą zakończoną czyjnikami CCD
• podwójny inklinometr, aby umożliwić KOLEJNĄ REGULACJĘ bez sterowania
• prosta, szybka i intuicyjna obsługa (animacje graficzne) oraz menu w j.polskim
• oprogramowanie w środowisku Windows
• baza danych pojazdów z możliwością wprowadzania własnych danych i aktualizacji
• jednostka centralna umieszczona w ergonomicznej, mobilnej szafce
• płaski monitor 24", drukarka zamknięta w szafce ze szczeliną (zapobiega zabrudzeniom) do wydruków
• urządzenie pracuje na podnośniku, stałym podłożu i kanale
• bezprzewodowa transmisja danych między głowicami oraz jednostką sterującą (Bluetooth)
• pomiar wioloosiowych pojazdów w łatwy sposób dzięki zastosowaniu procedury naśladowania

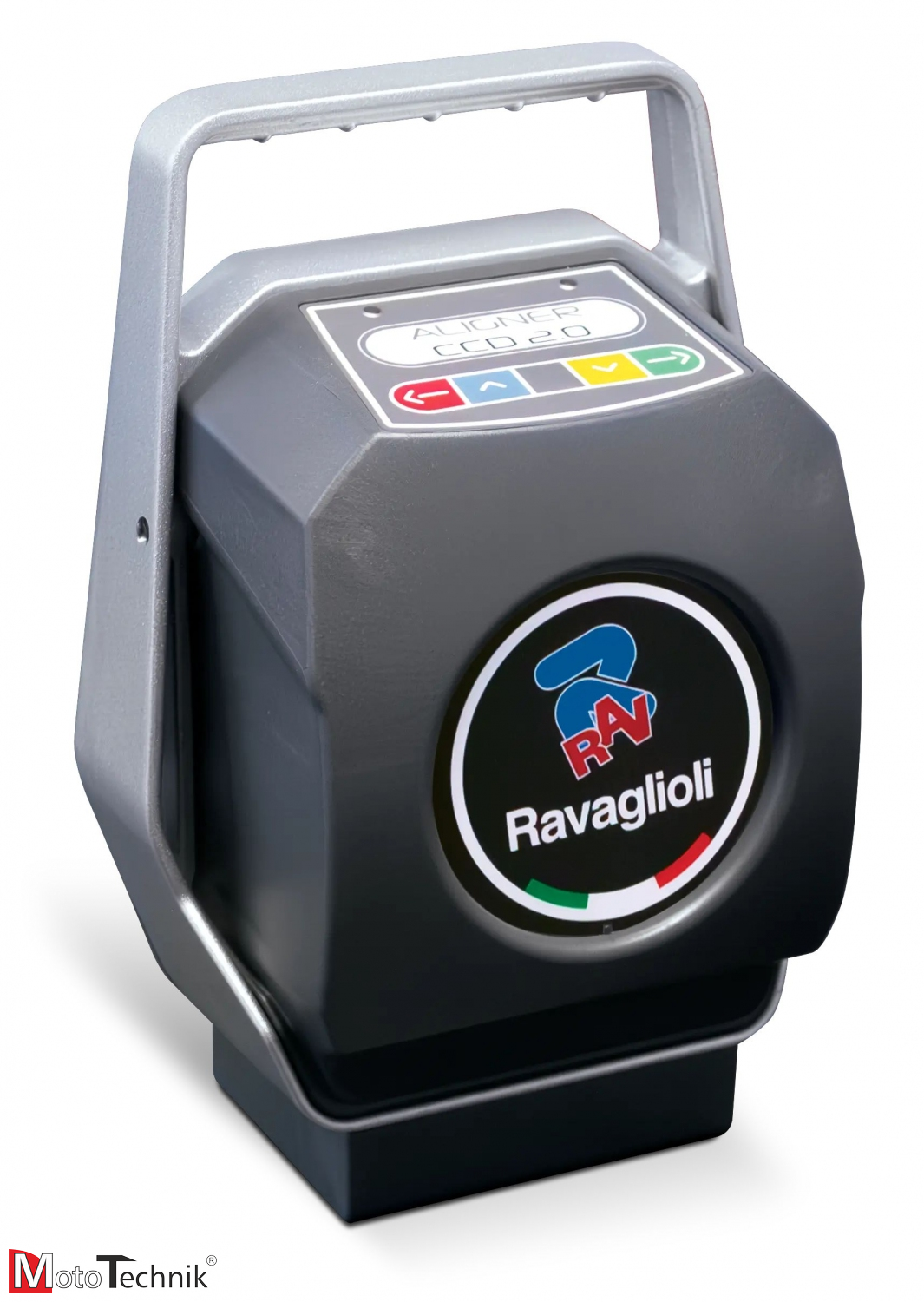

• 3 diody LED na głowicach pomiarowych wyraźnie informują operatora, gdy kąty mieszczą się w wymaganych wartościach. Nowe głowice pomiarowe gwarantują odczyt kąta do 18 metrów.
• Głowice pomiarowe wyposażone w klawiaturę umożliwiają proste i intuicyjne sterowanie zdalne, bez konieczności dostępu do komputera lub innego urządzenia.
• Stacje dokująco-ładujące do głowic pomiarowych umieszczono po bokach szafy, dzięki czemu są łatwo dostępne i łatwe w użyciu.

• jednostka sterująca:
  • szafka,
  • komputer,
  • monitor LCD 24" ,
  • klawiatura,
  • drukarka,
• 4 głowice pomiarowe PTWSR z czujnikami CCD

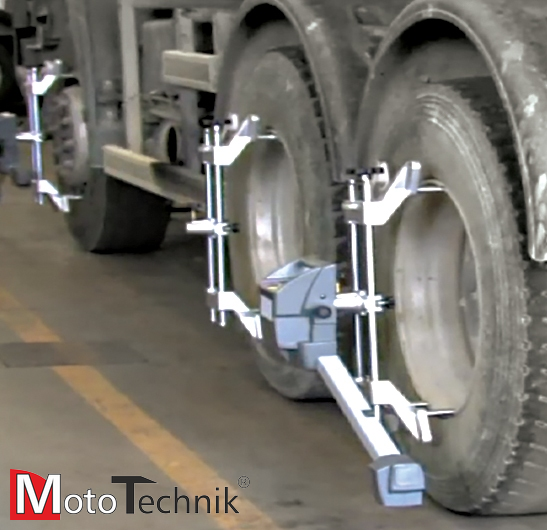

• 4 uchwyty do głowic, czteropunktowe z wymiennymi długimi pazurami STDA30E (12-28")
  • ​
  •

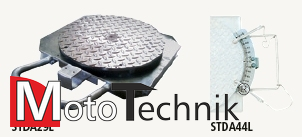

• obrotnice mechaniczne ciężarowe (2 szt.) STDA29L
• blokada pedału hamulca
• uchwyt kierownicy
• instrukcja w j.polskim
