Bezprzewodowe urządzenie do pomiaru i ustawiania geometrii kół RAVAGLIOLI TD5080WS.4 - oparte na technologii CCD  i wyposażone w głowice z 8 czujnikami CCD oraz uchwytami 4-punktowymi.

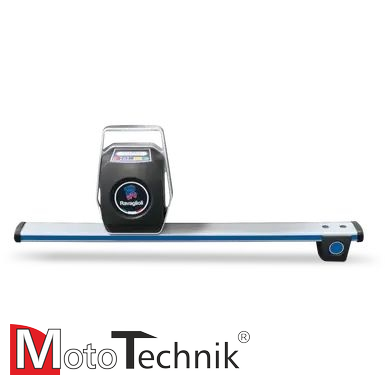

W urządzeniu wszystkie charakterystyczne kąty obu osi pojazdu są kontrolowane za pomocą czterech głowic pomiarowych z 8 kamerami CCD, łączność tylnych głowic z przednimi za pomocą podczerwieni, łączność przednich głowic z jednostką sterowania za pomocą Bluetooth. Głowice z 8 sensorami pozwalają na badanie pełnego zakresu geometrii kół łącznie z przesunięciem osi przedniej i tylnej, zakres widzenia kamer wynosi 360 stopni (możliwość wykonania pomiarów powypadkowych).

Baza danych z ponad 90.000 modelami pojazdów, baza AUTODATA wzbogacona o wpisy firmy Ravaglioli (możliwość aktualizacji).

Opis urządzenia:

• Wszystkie katy charakterystyczne dla obu osi pojazdu mierzone przez 4 głowice pomiarowe wyposażone w 8 sensorów technologii CCD,
• Transmisja pomiędzy głowicami w podczerwieni,
• Transmisja bezprzewodowa Bluetooth,

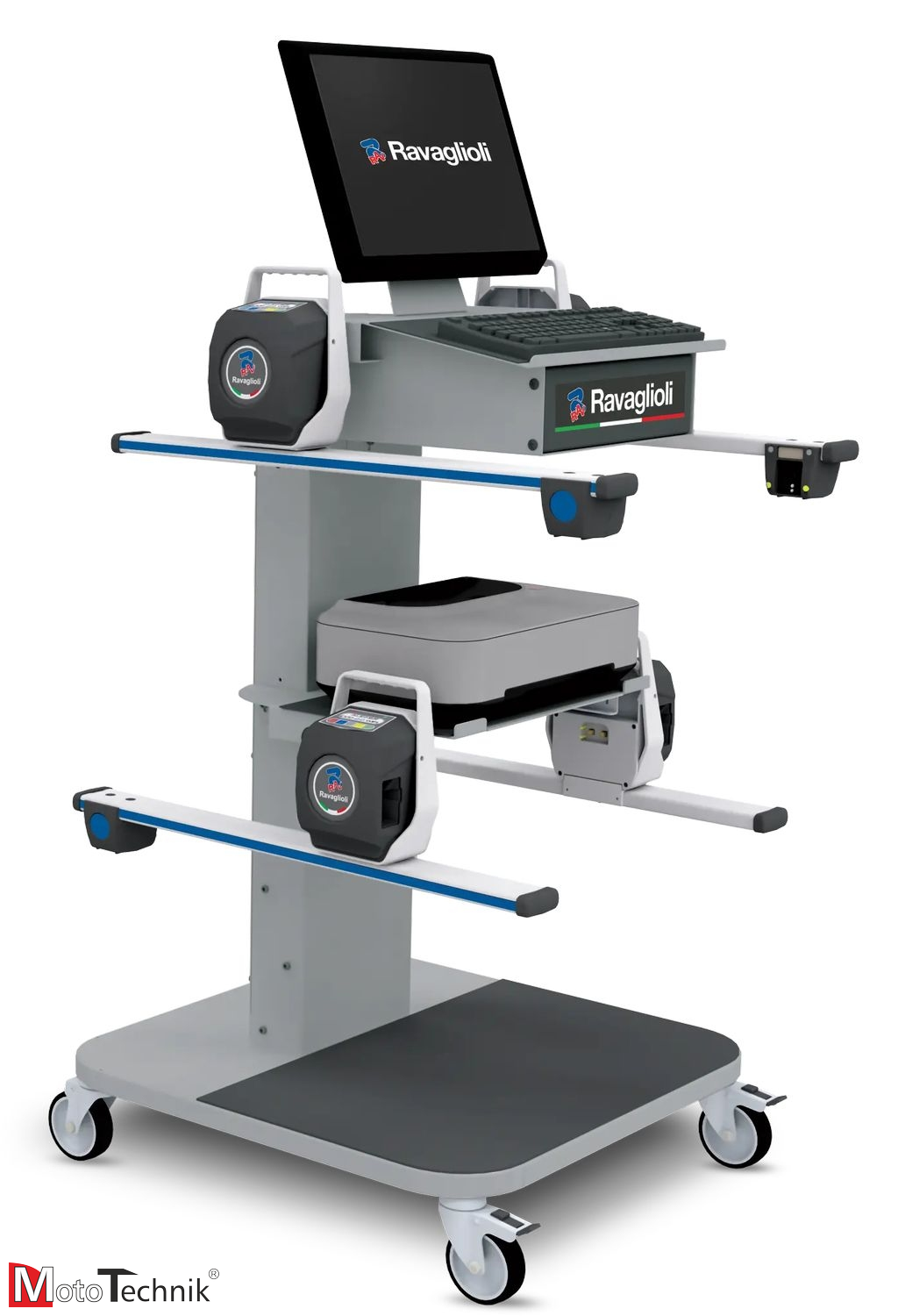

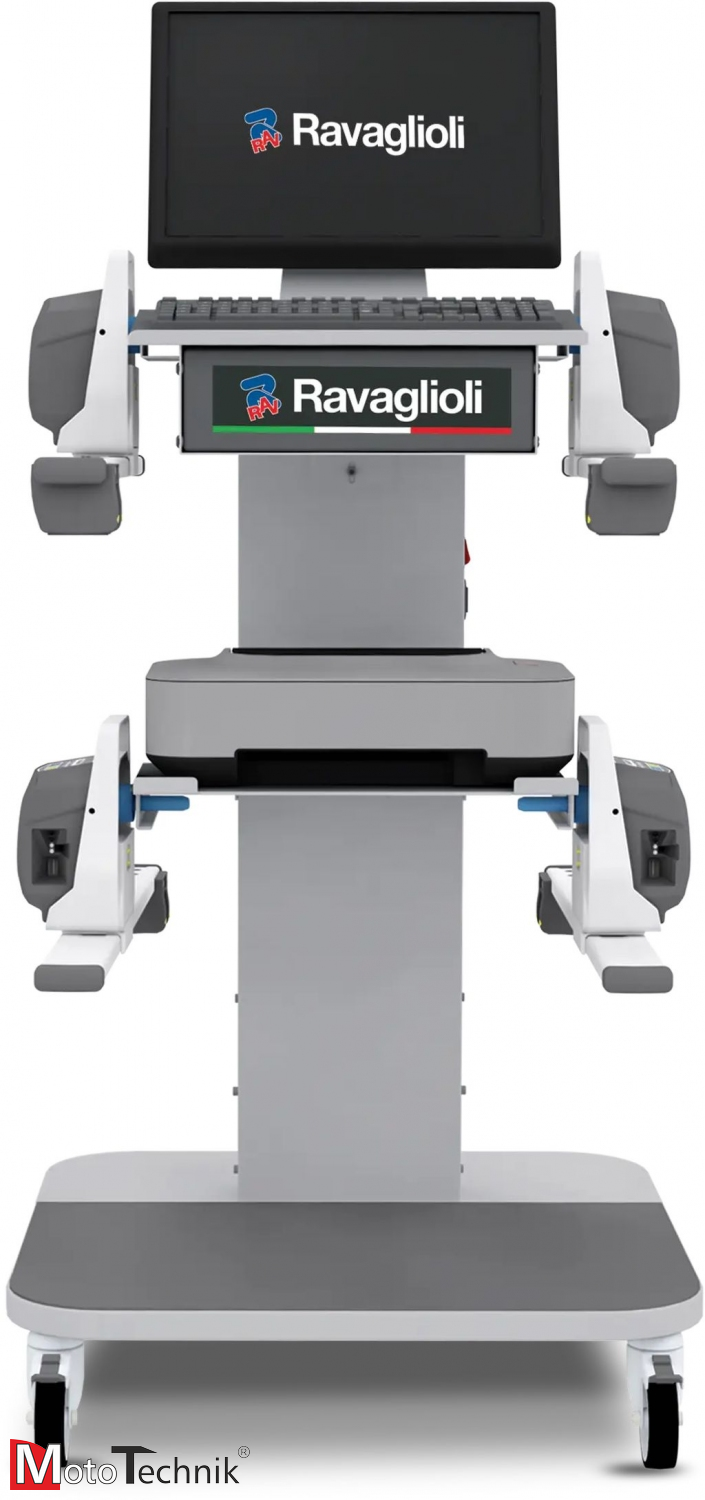

• Jednostka sterująca wyposażona w uchwyty na boku, pozwalające na przechowywanie i ładowanie akumulatorów głowic pomiarowych, gdy są odwieszone,
• Jednostka sterująca jest używana na początku i na końcu testu pomiarowego,
• Użytkowanie komputera ułatwia klawiatura z funkcja zdanego sterowania,

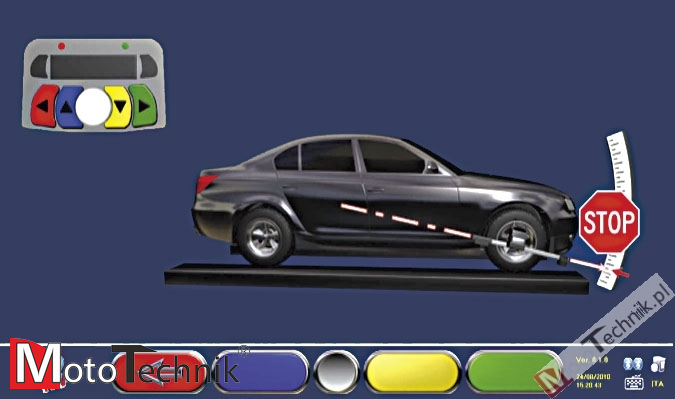

• Oprogramowanie oparte na środowisku WINDOWS,

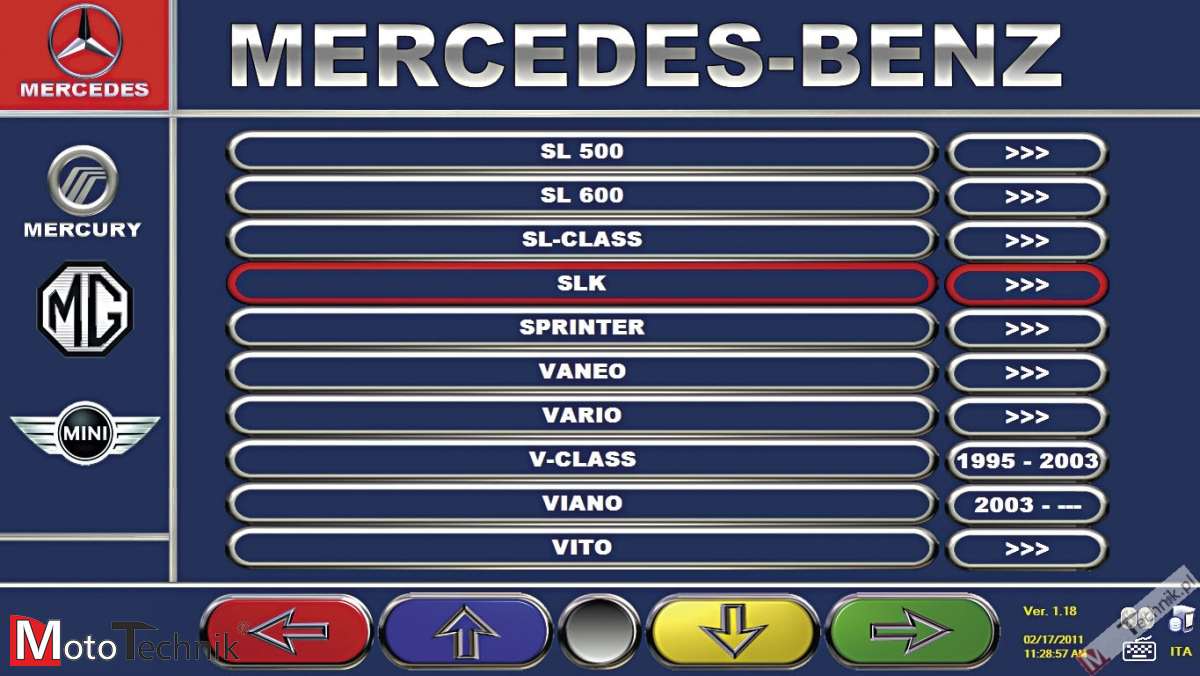

• Baza danych zawiera ponad 90.000 pojazdów. Istnieje miejsce na dodanie aktualnych modeli,
• Parametry sa zróżnicowane w zależności od wysokości pojazdu.
• Baza danych na 20.000 pojedynczych usług z możliwością wyszukiwania po nazwie klienta lub numerze rejestracyjnym pojazdu

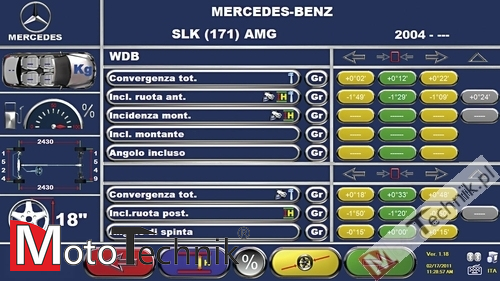

• Zestawienie wyników testu przed i po regulacji na jednym ekranie,

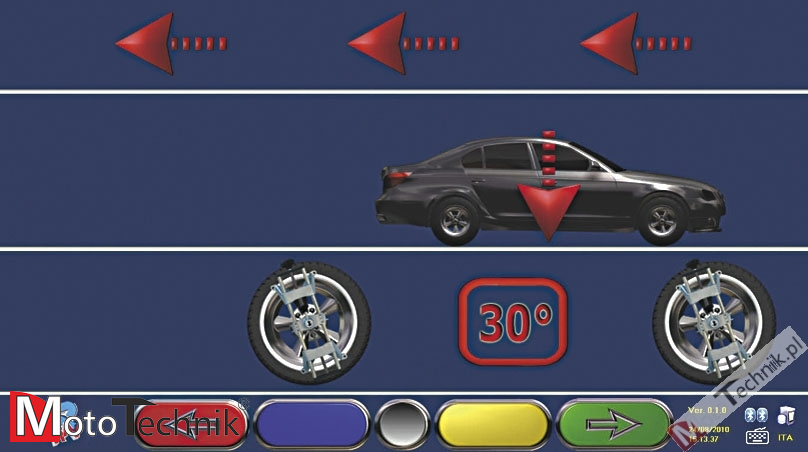

• Możliwość sprawdzenia bicia koła przesuwając pojazd zaledwie o 30 stopni:
  • Ø 500mm → 150mm
  • Ø 600mm → 170mm
  • Ø 700mm → 200mm
  • Ø 800mm → 230mm
• Na każdej głowicy pomiarowej znajduje się pilot , którym można operować przez całą procedurę ustawiania geometrii kół bez konieczności podchodzenia do jednostki sterowania.
• Specjalne uchwyty na bokach jednostki sterowania pozwalają na przechowywanie i ładowanie (po podłączeniu kabli zasilających) akumulatorów głowic pomiarowych, gdy nie są one używane.

DANE TECHNICZNE

• Zbieżność : ± 3°
• Zbieżność połówkowa : ± 1,5°
• Kąt nierównoległości osi kół : ± 2°
• Pochylenie kół : ± 2°
• Wyprzedzenie sworznia zwrotnicy : ± 5°
• Pochylenie sworznia zwrotnicy : ± 5°
• Geometryczna oś jazdy: ± 2°​

Standardowe wyposażenie:

• Komputer PC ze standardowym oprogramowanie, bazą pojazdów i systemem operacyjnym Windows®,
• Monitor 22" TFT,
• Drukarka kolorowa, klawiatura, myszka

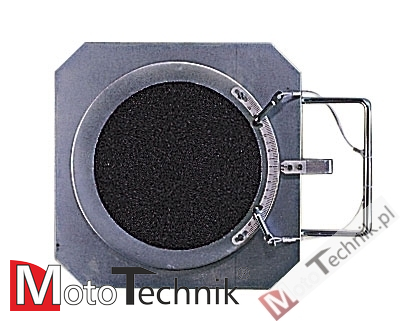

• Obrotnice,

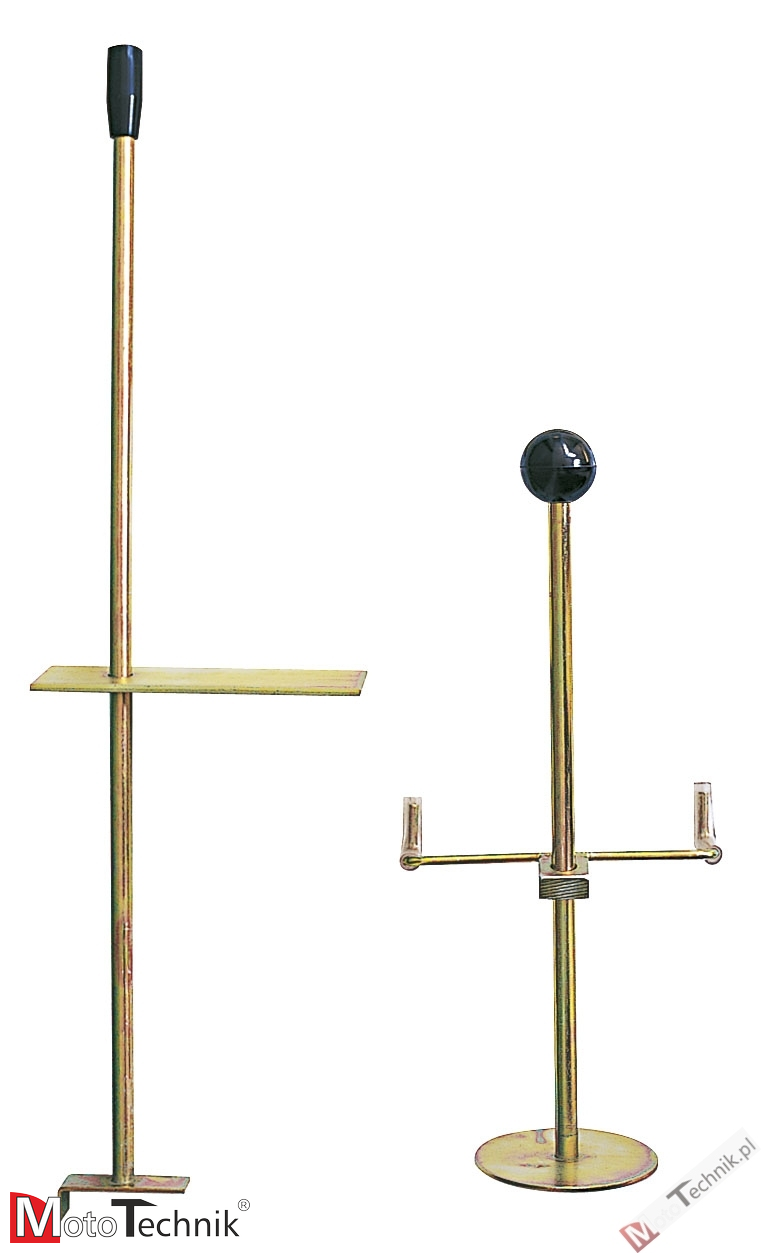

• Uchwyt kierownicy,
• Blokada pedału hamulca,

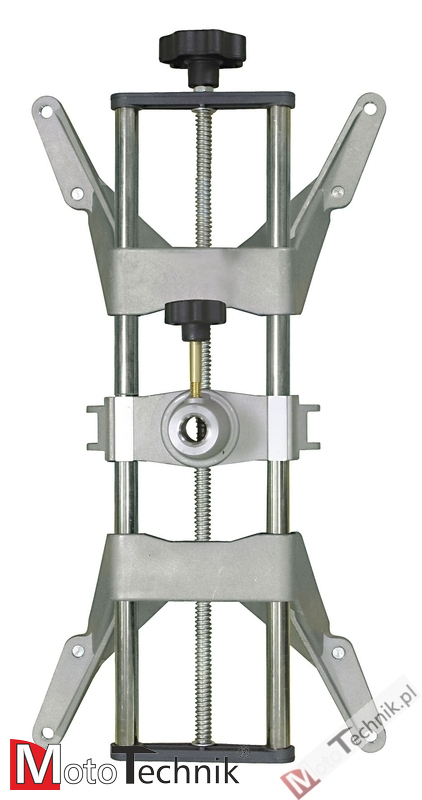

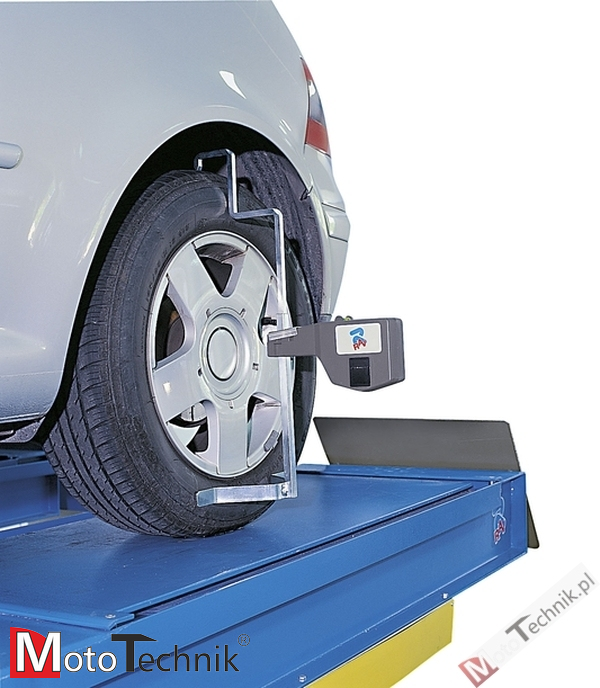

• 4 uchwyty 4-punktowe na koła 10’’- 24" z głowicami
